可燃?xì)怏w報警控制器產品送檢前準備工作要求

　　對于組成系統后方可正常工作的，生產企業應在送檢之前按照以下要求將待送檢產品與負載和/或配件組成系統，通電調試所有功能正常后再送檢，確保送檢產品到達檢驗機構后，接線通電即可正常工作。

　　一、負載和/或配件要求

　　1）   企業在產品送檢之前應將控制器與消防控制室圖形顯示裝置（或模擬接收設備）、控制器與探測器之間的功能全部調試成功后再送檢；

　　2）   試樣至少有一個回路按設計容量連接真實負載，其他回路連接等效負載（適用于總線制）；等效負載功耗大小需提供準確的計算說明文件，以保證等效負載的有效性；

　　3）   總線單回路或者多線回路容量超過32點的控制器，企業需自制負載板/車/架，且負載板/車/架應包含所配接的探測器型號的產品；需安裝短路隔離器的，應提前在負載板/車/架上安裝好；

　　4）   詳細提供控制輸出接點的數量（報警控制輸出接點數量多少、故障或其他控制輸出接點數量多少），并準確標注控制輸出接點類型；

　　5）   企業需提供控制器的操作密碼（二級、三級密碼等），提供簡易的記錄查詢流程（報警記錄、故障記錄或其他）、屏蔽操作流程；

　　6）   提供探測器的地址登記方法（適用于需手動編碼或手動登記的探測器）；

　　7）   如具有打印機，在整個試驗過程中應一直保持開啟、運行狀態。

　　二、外部接線端子要求

　　1）  企業應提供控制器與所連接探測器的接線端子說明或示例（控制器與探測器之間、控制器與圖形顯示裝置之間、控制器的主機與電源箱之間）；

　　2）   控制器與探測器之間、控制器與圖形顯示裝置之間、控制器的主機與電源箱之間的連接線均在3m以上（電源線長度應小于2m）；

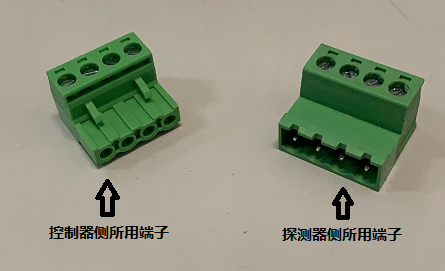

　　3）   各連接線均應使用插拔式的接線端子進行連接，并將每條連接線進行功能標注。所接端子類型如下圖所示：

　　注：接線端子距探測器出線口的長度應為50cm。

　　三、其他要求

　　1）如主電源輸入端具有接地保護元件，以圖示的方式明確標識出該元件在送檢產品內的位置；

　　2）嚴禁在送檢產品的外接線上安裝磁環等元件，應該是在產品出廠前按照生產工藝文件規定采用固定安裝方式安裝完成，即安裝在樣品的外部接線的接線端子與內部電路之間，并且在技術文件（電路原理圖、物料清單、裝配作業指導書）中應說明該磁環的規格型號、數量等；

　　3）如送檢產品的外部帶電端子與機殼之間無絕緣要求，需在產品使用說明書中對無絕緣要求的外部帶電端子逐一聲明，并且提供專門設計文件（電路原理圖）說明其通過哪些元器件與機殼之間存在電氣連接，以及以圖示的方式明確標識出在送檢產品內與機殼連接的位置。

　　如生產企業對送檢產品在安裝、使用方面有特殊要求或需注意事項，請?jiān)诎惭b使用說明書中說明。
