防排煙風管耐火極限及安裝注意事項

　　耐火極限：指在標準的耐火試驗中，建筑的構件和配件等結構；從受火作用時算，到失去承載能力、完整性的時間，一般采用小時來進行表示。

　　風管耐火極限，主要包括風管耐火完整性和風管耐火隔熱性，一般要求能夠同時得到滿足。但風管不用考慮耐火承載能力的問題。

　　耐火完整性指的是風管在火災中的結構完整性，風管從受火到發生燒穿、燒爛、燒毀等現象的時間即為耐火完整性極限；耐火隔熱性的界定在于風管內的高溫?zé)煔饽芊褚伎扇嘉?。因此，若吊頂?nèi)排煙風管滿足0.5h耐火極限時，通常無需再進行隔熱處理。

　　規范要求：風管穿過墻體或樓板時，在穿越處的防火閥兩側2.0m的范圍內；風管需要使用耐火風管或采取防火保護，且耐火極限應高于防火分隔體。（一般對耐火極限的要求：防火隔墻2.0h；樓板1.5h；防火墻3.0h。）

　　風管的安裝的規定要求：

　　1）風管規格、位置、標高等必須符合要求，且風管安裝必須大于縮小接口有效截面。

　　2）風管接口的墊片厚度需要大于3mm，且不可凸入管內和法蘭外；若為排煙風管法蘭，其墊片還需要選用不燃的材料。

　　3）風管吊、支架的安裝需要符合相關規定。

　　4）風管與風機建議采用法蘭連接，或采用不燃材料的柔性短管連接方式。若風機僅用于防排煙，則不可以選用柔性連接。

　　5）風管與風機的鏈接若存在轉彎；該處需要加裝導流葉片，以確保氣流的順暢。

　　6）?風管與隔體的空隙需要使用不燃材料進行嚴密填塞。

　　7）吊頂內的排煙風管需要使用不燃材料隔熱，并確保其150mm的范圍內無可燃物。

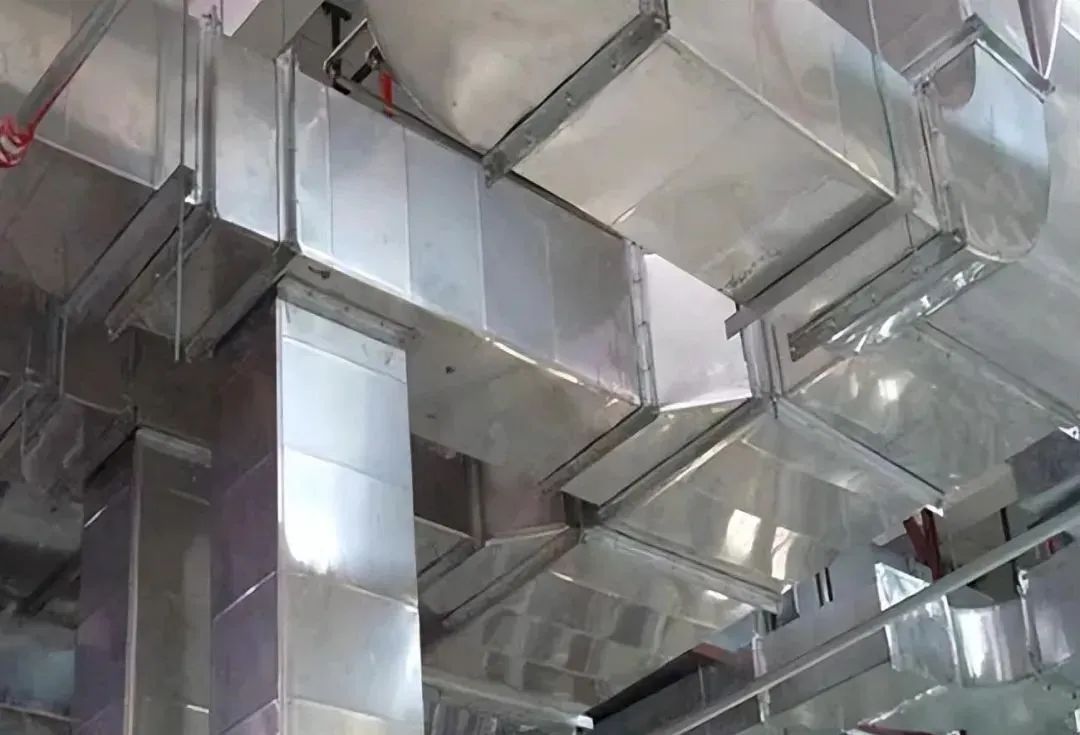

　　通風排煙系統的風管材料選擇

　　常見的風管材料有鍍鋅鐵皮風管、玻璃鋼風管、鎂晶耐火風管，在風管選材時候根據實際請情況選材使用

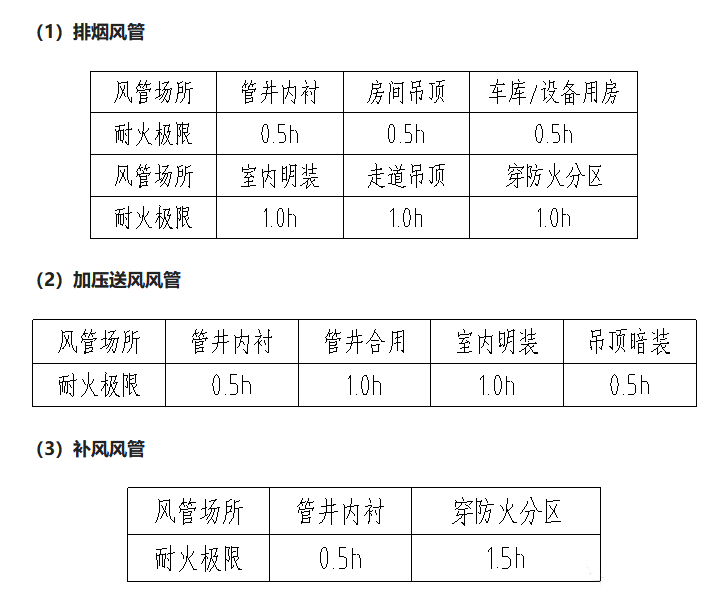

　　建筑防排煙系統規范要求排煙管道的耐火極限不應低于0.5h，當水平穿越兩個及兩個以上防火分區或排煙管道在走道的吊頂內時，其管道的耐火極限不應小于1.5h；

　　大空間建筑

　　體育館、展覽館、候機（車、船）建筑（廳）等大空間建筑，單、多層辦公建筑和丙、丁、戊類廠房內通風、空氣調節系統的風管，房間隔墻處設置防火閥時，采用難燃材料。

　　潔凈廠房

　　凈化空調系統、排風系統的風管應用不燃材料；排除腐蝕性氣體的風管，應采用耐腐蝕的難燃材料；排煙系統的風管應采用不燃材料.其耐火極限應大于0.5h

　　高層民用建筑

　　通風、空氣調節系統的管道等，應采用不燃燒材料制作；柔性接頭采用難燃燒材料制作；

　　另外，排煙系統應采用管道排煙，且不應采用土建風道。排煙管道應采用不燃材料制作且內壁應光滑。當排煙管道內壁為金屬時，管道設計風速不應大于20m/s；當排煙管道內壁為非金屬時，管道設計風速不應大于15m/s；排煙管道的厚度應按現行標準。
