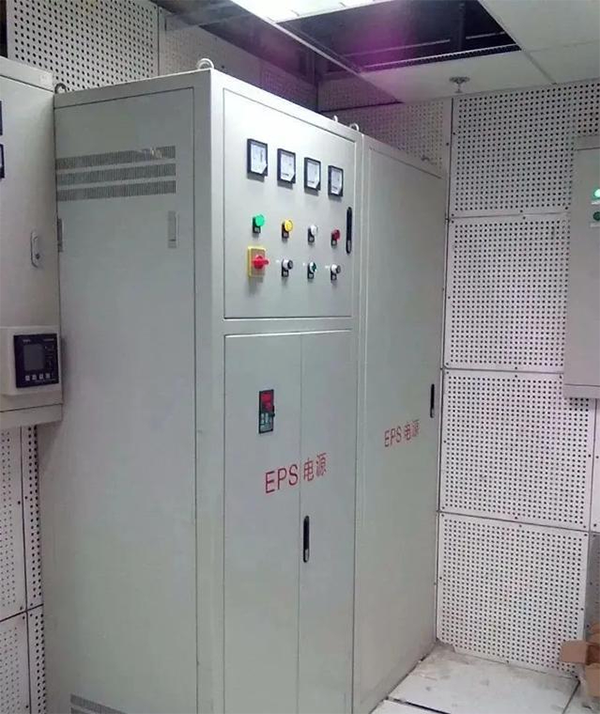

我們都知道應急電源（簡稱EPS），是一種以弱電控制強電變換的備用交流電源裝置，屬于電力電子類的電源設備。EPS主要配用于消防行業的電氣設備，主要作應急電源在市電停電以后的備用電源。使用范圍主要在建筑工程，消防系統民用等領域使用。而消防電源則是指一種能夠在常規供電中斷情況下，維持建筑物內某些重要消防相關設施和裝置正常運作的特種電源。那么，應急電源和消防電源有什么關聯？備用負荷與消防負荷又是如何關系呢？下面本文簡明扼要地給大家介紹一下，看完文章希望能給廣大電氣設計人員加深對應急電源和消防電源的了解。

　　01 相關的設計依據

　　應急電源（應急供電系統）和消防電源有什么關聯？備用負荷與消防負荷又是如何關系？這在電氣設計中的第一步【負荷分級】就要面對。

　　因為不同負荷分級對供電電源的要求也不相同，所以理解上面的關系至關重要。

　　對于上述兩個問題，實際上是出自于《供配電系統設計規范》GB50052-2009 的兩個強制性條文：

　　3.0.3-1 嚴禁將其他負荷接入應急供電系統。

　　3.0.9 備用電源的負荷嚴禁接入應急供電系統。

　　而所謂“備用負荷”即指上述條文所提及的“備用電源的負荷”。

　　02 應急電源的定義

　　應急電源，又稱為安全設施電源，是用作【應急供電系統】組成部分的電源，是指在事故和緊急情況下，為保證安全，為 特別重要負荷 單獨供電的電源，其可靠性要求其實更高。

　　同時，規范中第 3.0.4 條也指出了應急電源的種類，可以是柴油發電機、UPS、EPS 等電源設備，由它們完成應急情況下的電力跟進投入，并根據實際工程中對斷電時間的要求進行選擇（點擊進入還可免費領取資料哦>>>）。

　　可見，應急電源只與負荷的重要性有關系。當然消防負荷也很重要，但與消防并無直接關聯，所以是一級負荷中的特別重要負荷需要設置應急電源，見本規范第 3.0.3 條：一級負荷中特別重要的負荷供電，除應由雙重電源供電外，尚應增設應急電源。

　　此外，如果不能達到真正的雙重電源，則一級負荷也需要采用我們經常提到的“應急電源”。實際上這里提及的“應急電源”在規范中，更嚴謹?shù)亩x應該是“備用電源”。

　　而對于嚴謹意義上的應急電源來說，如其他負荷不是特別重要負荷，則不可接入應急供電系統，這里也自然包括不是特別重要負荷的消防負荷。

　　03 備用電源與應急電源的區別

　　備用電源與應急電源的區別：在于是不是影響安全。不影響人員生命、家畜生命的安全系統的后備電源，被稱為備用電源。

　　備用電源是指負荷雙回路供電時，一主一備，互為投切的備用，在一路停電、檢修時，另一路可以承擔全部負荷。

　　除了典型的雙電源互投，另外生活中像是電腦的小UPS 電源、手機的充電寶等，也屬于備用電源層次，這些負荷本身的供電負荷性質還是普通的電源，重要性不高，也不可接入應急電源系統。

　　04 消防負荷會影響安全，是不是就應該接入應急電源呢？

　　消防負荷會影響安全，那是不是就應該接入應急電源呢？并非如此！

　　舉個極端的例子，按《建筑設計防火規范》GB50016-2014 對消防負荷的分級來看，仍有被定義為三級消防負荷的情況，如室外消防用水量小于 25L/s 的多層建筑物項目中消防泵負荷。

　　它也會影響到人生安全，但設計中并未給其專門配置應急電源，終其原因還是在于此類消防負荷停電后所造成的危害較小。

　　我們再來看看本規范，對于消防用電負荷分級的條文解釋：

　　消防用電的可靠性是保證建筑消防設施可靠運行的基本保證。（點擊進入還可免費領取資料哦>>>）本條根據建筑撲救難度和建筑的功能及其重要性以及建筑發生火災后可能的危害與損失、消防設施的用電情況，確定建筑中的消防用電設備的負荷等級。

　　按《供配電系統設計規范》要求，應急電源是專為一級負荷中的特別重要負荷所配置的，且不允許將備用電源的負荷（一級、二級負荷）接入其中。

　　而“火規”中也并未提高各類建筑消防用電的負荷等級。所以，消防負荷并不一定要接入應急電源。當然，它可以接入作為自備電源的柴油發電機，這并不矛盾。

　　只是設計中，我們不應將應急電源與備用電源概念混淆了。

　　05 什么情況下的消防負荷應該接入應急電源呢？

　　按《全國民用建筑工程設計技術措施-電氣》2009 的意見來總結如下：

　?。?）屬于 特別重要負荷用戶 的建筑物消防用電；

　?。?）超高層（大于等于100m）建筑物的消防用電；

　?。?）具體可參照《全國民用建筑工程設計技術措施-電氣》2009 第 2.7.1 條 【附錄】民用建筑用戶負荷分級、用電設備負荷分級。
